聚烯烃纤维是指由烯烃聚合成的线型大分子构成的合成纤维。烯烃是一种纤维形成物为高分子长链合成聚合物的人造纤维（见图1），此聚合物由至少85%重量的乙烯、丙烯或其他烯烃类单体组成，但非晶态（非结晶物），作为橡胶纤维的聚烯烃类除外，烯烃纤维具有光滑表面的棒状结构。

　　烯烃纤维是一种轻型纤维，强度高、模量低、手感柔软、耐磨性能良好，耐强酸强碱，强氧化剂。烯烃纤维几乎是全疏水性（回潮率仅为0.1），污渍可以很容易抹去，使此纤维能用于室内外地毯、浴室和厨房地毯以及室内装饰品。烯烃纤维可以水洗和干洗。虽然这种纤维为疏水性纤维，但是在非常细的时候具有优异的芯吸作用。

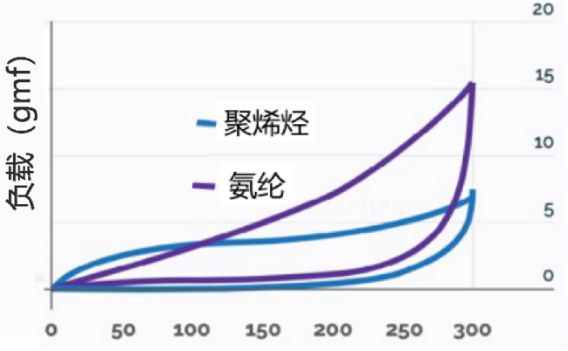

　　聚烯烃纤维还具有一种优异“柔和的弹力”，与氨纶相比，拉伸到相同的伸长率（倍数），聚烯烃纤维所需要的力远比氨纶所需要的力要小得多（见图2），如同拉力释放后纱线回缩时产生的压缩力也比氨纶要小得多，因此含聚烯烃纤维面料具有独特、舒适弹性的机理。

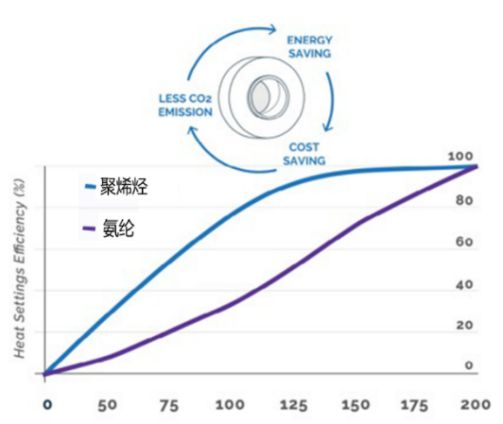

　　由于聚烯烃纤维的分子结构，当定型温度超过其结晶体熔化温度即从120℃开始它就可以定型，非常有利于热定型节约能源。而氨纶的定型温度需要达到180℃以上，才能达到一定的定型效果，见图3，而在此温度时，纤维的机械性能和弹性特征迅速下降，纤维内部几乎断裂。

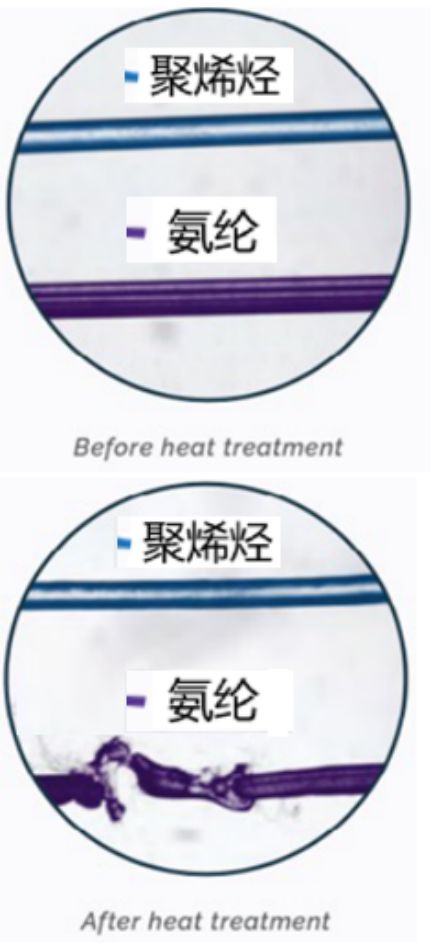

　　而由于共价交联，聚烯烃纤维可以承受220℃以上的高温，其性能（包括弹性）不会受影响，因此可适用于工业洗涤等高温加工工艺。将纤维平行地边靠边放置在平滑的载玻片上，用盖子盖住并在220土3℃高温下加热的状态下放置3分钟，通过显微镜观察可以发现，聚烯烃纤维和氨纶在经过高温处理前后3分钟的变化，氨纶丝断裂分解而聚烯烃纤维几乎无变化，见图4。

　　聚烯烃主链中没有易受腐蚀的基团（均为惰性基团），加之共价交联的存在，使聚烯烃纤维具有了优异的耐化学性能，可耐受强酸、强碱、氧化剂 (如次氯酸钠NaClO)等苛刻的化学环境，如将1毫升98%的浓硫酸滴在含聚烯烃纤维的牛仔面料上最少4小时，普通水洗前观察，聚烯烃纤维纱线保存完好无损。

　　聚烯烃纤维纱线具有良好的耐紫外线（UVA和UVB辐射）功能，弹性几乎不受影响；聚烯烃纤维还具有超强的抗氧化、抗降解性能，同时具有超强的耐氯性。经过在游泳池里长达几百小时的浸泡后，其物理特性几乎不受影响。

　　聚烯烃纤维可以确保服装具有持久弹性性能，经过反复穿着、洗涤都不会影响其弹性效果。

　　聚烯烃纤维采用清洁和环保的熔融纺丝工艺、经空气冷凝加工而成，生产过程中无溶剂，不使用水也没有废水产生，处理聚烯烃纤维不需要预防措施和添加化学试剂。因此，聚烯烃纤维可以减少碳足迹，有助于环保！

　　聚烯烃纤维的缺点是具有疏水性的特性，不利于制作大多数衣服，但当烯烃纤维与其他纤维混合时，其疏水性和芯吸作用使其能成为用作为运动服面料和其他高性能用织物的实际组成部分，还可以用作为装饰织物、工业用织物（如过滤布、袋包装布）和土工布。烯烃纤维有时会产生静电和起球现象。由于聚烯烃纤维的软化点很低，所以必须低温（约65℃时）熨烫、机洗和干燥。CQ9电子 CQ9传奇电子CQ9电子 CQ9传奇电子
